ウォータージェット工法

土木・建築部門や産業メンテナンスにおけるウォータージェット工法

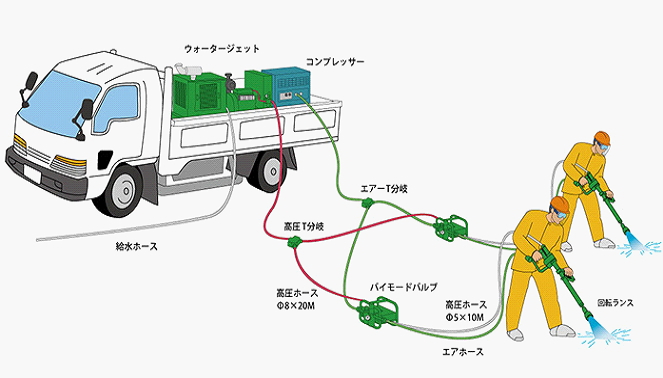

ウォータージェット工法とは

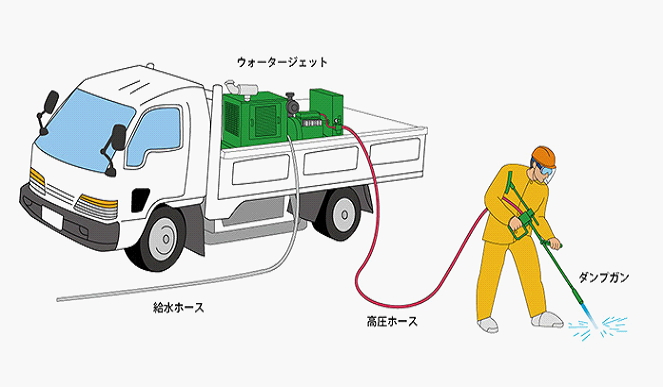

超高圧発生装置

■超高圧水発生装置で加圧した水を小口径のノズルより高速の水噴流(WJ)として噴出し、この水噴流が対象物に衝突したときに生じる圧力(衝突圧)と力(衝突力)および水くさび作用により対象物を破壊する工法です

■用途に応じて、低圧、中圧、超高圧と圧力、水量を変えて、効率よく破壊、除去、洗浄に対応します

ウォータージェット技術の利点

■対象物に与える変形、ひずみ、残留応力が少なく、マイクロクラックもほとんど発生しないため構造物への影響が少ない

■鉄筋を傷めずにコンクリートの変状部分だけを選択的に除去が可能

■塗膜や付着物だけを除去が可能

■振動が非常に低く、環境問題への対応も容易である

ウォータージェット(WJ)の用途

WJ噴流

コンクリートはつり

■WJ(R)コンクリート除去処理(ハツリ)
橋梁などコンクリート構造物の塩害補修、凍害補修、中性化補修、アルカリ骨材反応補修、下水道処理施設などの科学的腐食補修など

■WJ(T)成形
コンクリート構造物の部分撤去、箱抜き、開口、橋梁のジョイント補修、橋梁の耐震補強、橋梁の連続一体化補強など

■WJ(ST)表面処理
コンクリート床版の補修・補強、耐震補強、はく落防止対策、グリーンカット(レイタンス除去)、打ち継面処理

■WJ(CS)塗膜除去処理
建造物壁面のリニューアル、鋼床版防水補修、ゴム除去処理、橋梁橋桁の塗装補修、白山およびライン消し作業、塗装架台等の塗膜除去

■WJ(CL)洗浄処理
建造物の美観回復、トンネルの壁面洗浄、タイル洗浄、レンガ壁落書き消し、石壁の汚れ落とし、配管洗浄、アスベスト除去

■WJ(RSR)すべり抵抗回復処理
コンクリート舗装のすべり抵抗回復処理

塗膜除去

ライン消し

煙突力ボスタック除法

アブレイシブジェット切断

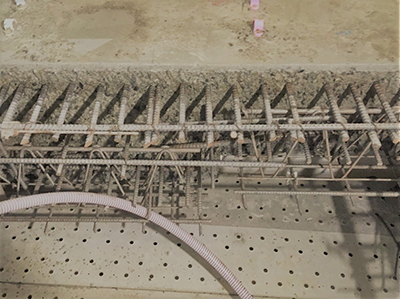

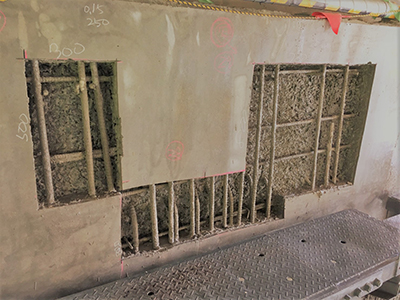

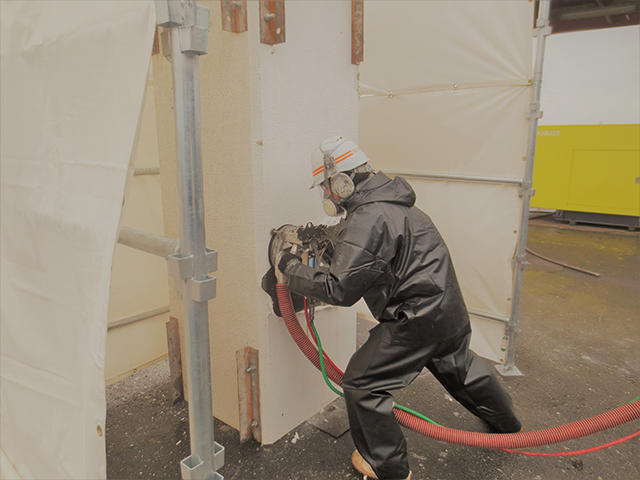

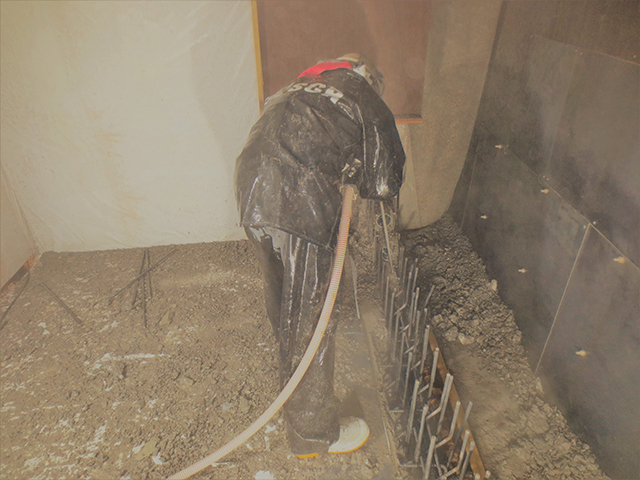

ウォータージェット工法 【はつり】

◆コンクリート除去処理【R】

・橋梁などコンクリート構造物の塩害補修
・橋梁などコンクリート構造物の凍害補修
・補修橋梁などコンクリート構造物の中性化補修
・橋梁などコンクリート構造物のアルカリ骨材反応補修
・下水道処理施設などの科学的腐食補修

柔軟な施工性

無振動

ウォータージェットはつりの特徴

■劣化・変状部のみを取り除くことが可能

■新コンクリートや修復材との良好な付着性能

■鉄筋を傷めずに施工が可能

■鉄筋以深までの除去処理が可能

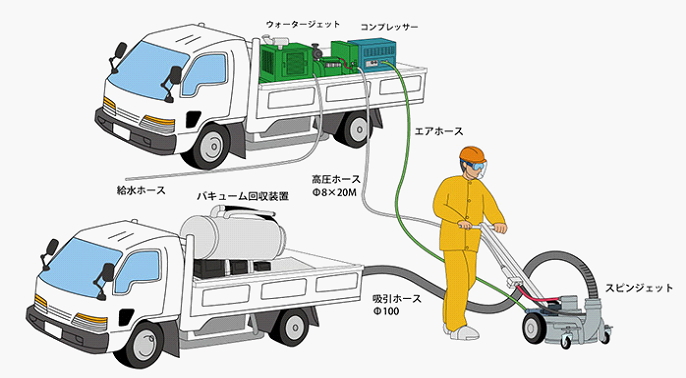

ウォータージェット工法 【表面処理】

◆表面処理【ST】

・コンクリート床版の補修
・補強コンクリート構造物の補修
・補強橋梁の耐震補強
・コンクリートはく落防止対策
・グリーンカット(レイタンス除去)
・コンクリート打継目面処理

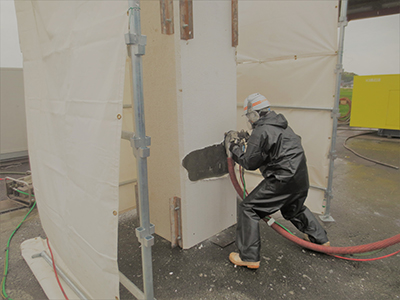

◆塗膜除去処理【CS】

・建造物壁面のリニューアル
・滑走路ゴム除去
・鋼床版防水層補修
・再塗装前処理

◆すべり抵抗性回復処理【RSR】

・コンクリート舗装のすべり抵抗性の回復

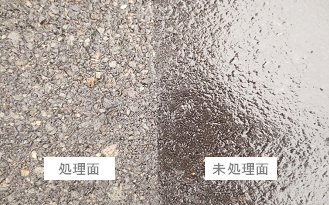

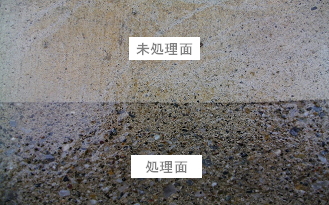

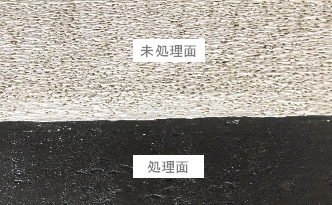

コンクリート処理面

塗膜除去面

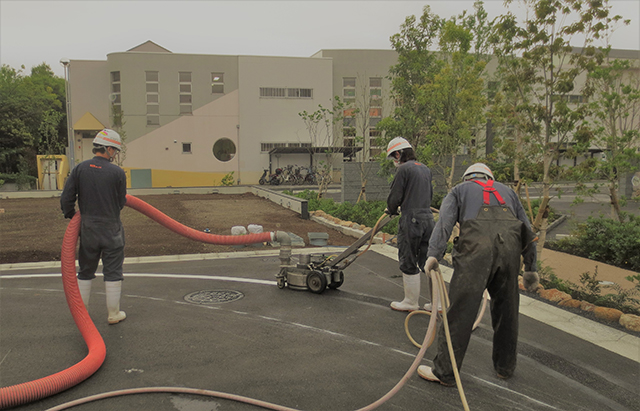

ライン消し面(アスファルト)

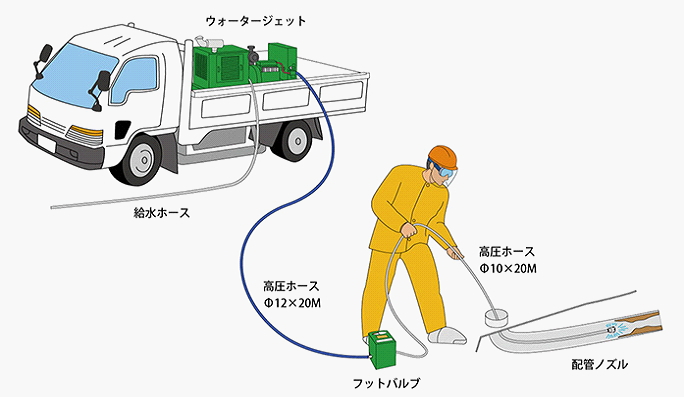

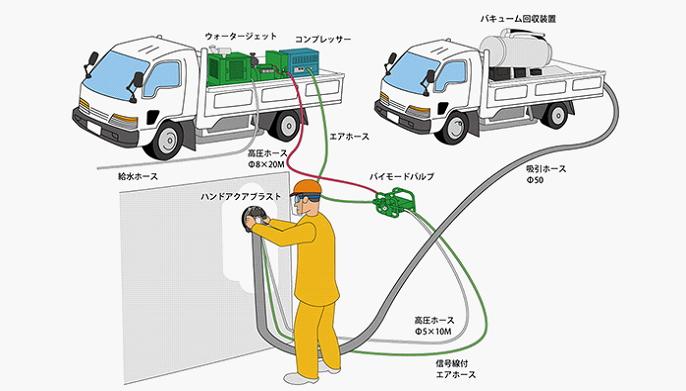

ウォータージェット工法【洗浄 石綿除去】

■ウォータージェット工法を用いた洗浄は建造物の美観回復やトンネルなどの明色化・壁面の汚れ・落書き消しなどで効果を発揮します

■産業プラントの配管洗浄・石綿含有塗膜除去・煙突のカボスタック除去などに用いられております

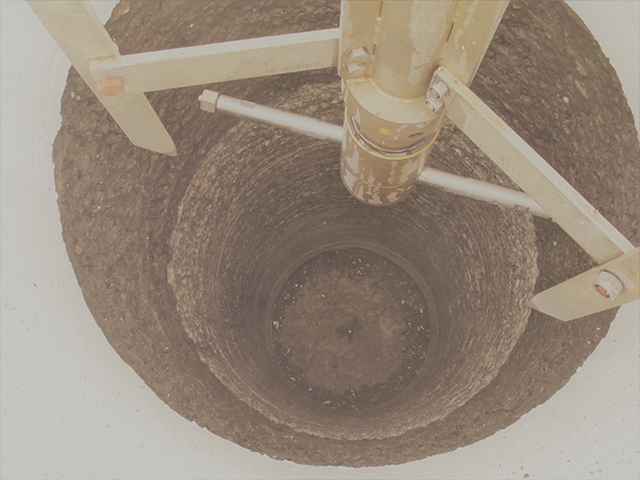

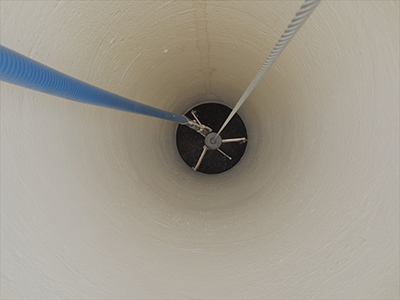

配管洗浄・石綿除去の特徴

■様々な径の管への対応が可能

■回転ノズルを取付けることにより確実な洗浄が可能

■多種・多様な治具にて工事現場から産業メンテナンスに対応。石綿含有タイルや石綿除去作業が可能

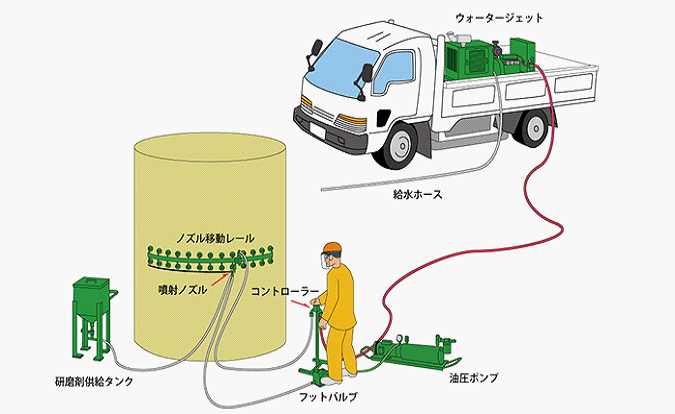

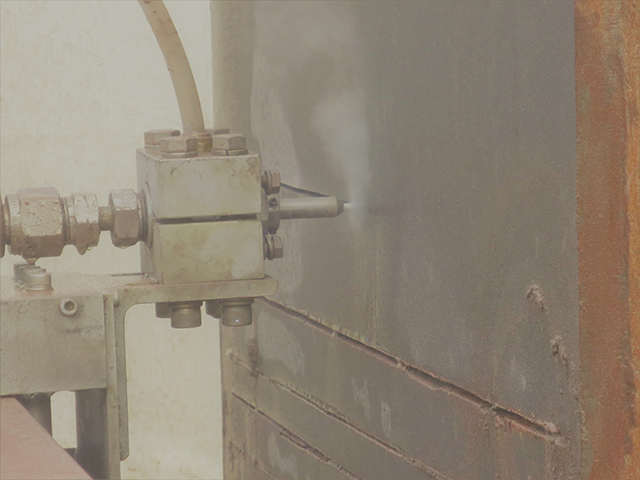

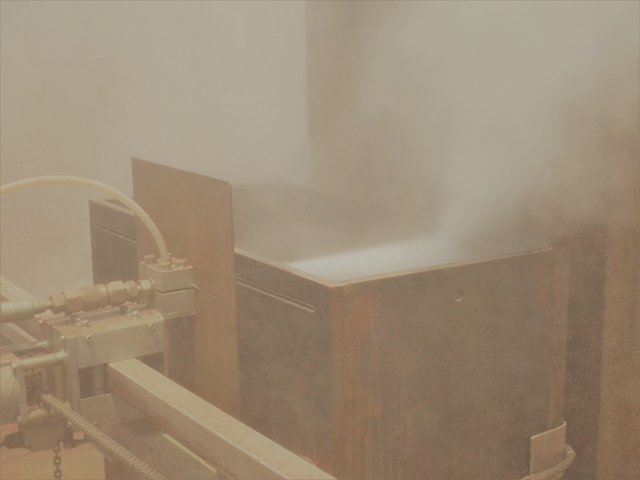

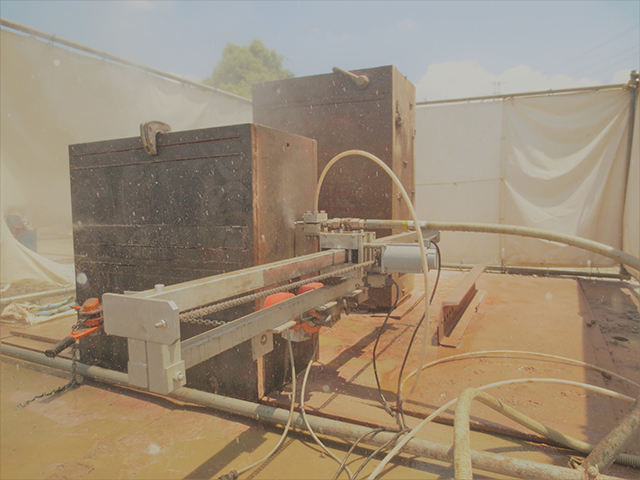

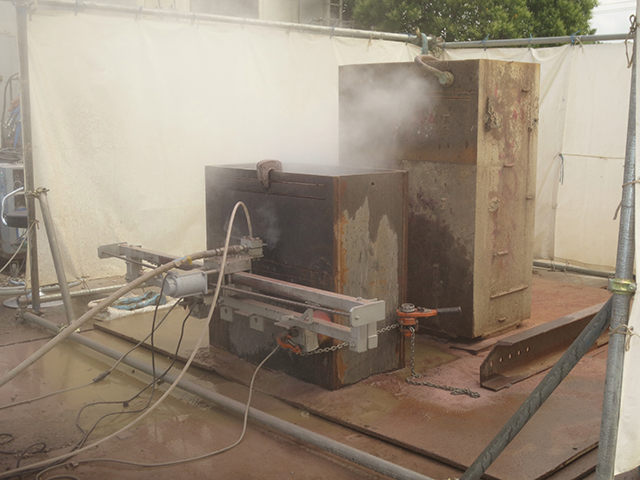

アブレイブジェット工法【切断】

■高速・高密度な超高圧水のエネルギーを利用して対象物を切断します

■硬い材料を加工する場合には超微粒子を水に混ぜたアブレイシブジェット工法が切断作業に用いられます

アブレイブジェット工法の特徴

■ゆがみや切断ロスが少ない

■コンクリート・金属・複合素材などの硬い材料を切断

■円形や円筒型など様々な形状の対象物に対応可能

■火が使えない場所での施工が可能
